Spannrahmen 142
0,00 EUR
inkl. 19% MwSt. zzgl.
Bitte geben Sie unten Größe und Ausführung des Insektenschutzes an. Klicken Sie auf "Berechnen". Danach wird der Preis angezeigt.
Hinweis: Wenn Breite bzw. Höhe des Spannrahmens größer als 1500 mm ist, wird eine Verstärkungssprosse eingebaut.
Hinweis: Wenn Breite bzw. Höhe des Spannrahmens größer als 1500 mm ist, wird eine Verstärkungssprosse eingebaut.
Aktuell: PREISAKTION
Empfehlung für dieses Modell: für flächenversetzte Kunststofffenster mit seitlich sehr eng anliegender Rollladenführungsschiene.
Bemerkung: Diese Variante ist ausfallsicher. Sie benötigt zum Einhängen keinen Platz an der Fensteraußenseite (z.B. bei Schutzgitter).
Worauf müssen Sie achten?
| A | Blendrahmenüberschlagsbreite mindestens 12 mm. | |
| B | Nicht bei geradem oder extrem schrägem Falz einsetzen. | |
| C | Abstand der Rollladenführung zum Fensterflügel mindestens 17 mm. | Spannrahmen 105 |
| Nicht verwenden bei einem Stulpenfenster. | ||
Maßnehmen
Vertikalschnitt

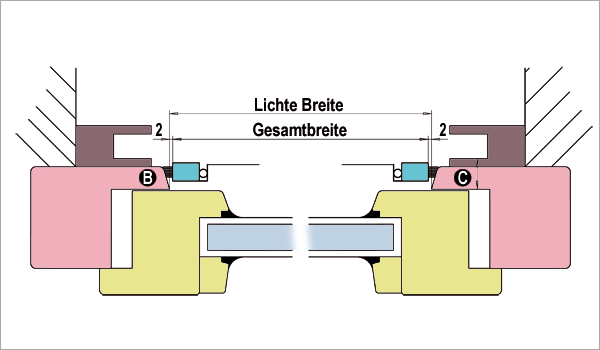

Horizontalschnitt
Legende:
türkis - Insektenschutzrahmen
gelb - Fensterflügelrahmen
blau - Fensterglas
rot - Blendrahmen
braun - Rollladenführung
grau - Regenschutzschiene oder Wasserabdeckkappe
Die Bilder zum Vergrößern bitte anklicken.
